檢測內容及參數：
● 光源可更換，適用于檢測多種封裝形式的產品（QFP、BGA、PGA、DIP、CSP、SOP等，檢測前提是最大引腳尺寸不超過25mm，產品在光源環境下能夠清晰成像）。
● 檢測SMT腳共面度、正位度和缺腳。
● 整機測量重復精度：優于±0.01mm。
● 單個工件檢測速度：小于1s。
● 對尺寸超標工件給出報警信號。
| 系統設置： ● 工業相機、遠心測量鏡頭、LED光源、LED光源控制器等硬件。 ● 機臺,精密可調夾具等機械部分。 ● 視覺工控機：VAS-51A。 ● Windows Xp運行環境。 ● 軟件包及即插式運行許可證。 |
 |
軟件功能：
● 高速自動尺寸測量（帶標定、基面設定功能）。
● 支持產品不停頓動態取圖。
● 不合格品自動剔除。
● 自動包裝（卷帶）可選。
● 多相機，多測量點支持。
● 實時監視畫面。
● RS232串口光源亮度控制。
● 數據庫統計、報表功能。
● 故障產品畫面保存，并與數據庫數據對應。
檢測方法：
采用四組百萬像素的工業CCD數字相機結合軟體亞像素算法進行尺寸測量，單次檢測區域（每次檢測區域長度28mm x 21mm）。
鏡頭放大倍率：0.25X。最高物空間分辨率為28mm/1600=17.5um。
最終的檢測精度取決于最高物空間分辨率、被測單個端子的在圖像中所占的比例、檢測算法、照明的穩定和均勻性以及鏡頭對圖像的影響?，F(xiàn)有的硬件以及亞像素檢測精度可以控制檢測的重復性在正負0.01mm以內。同時該相機采用逐行掃描和全局快門，無論物體在運動過程還是靜止?fàn)顟B(tài)，均能完成測量。
現場檢測的實例圖片：

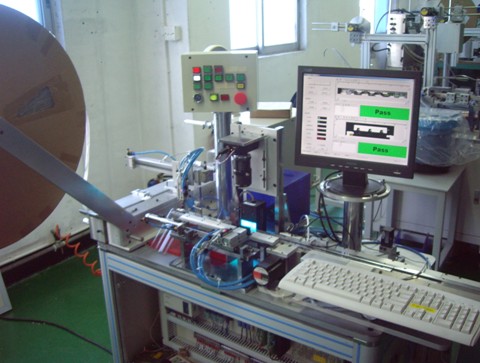

圖1：手機電池連接器檢測系統

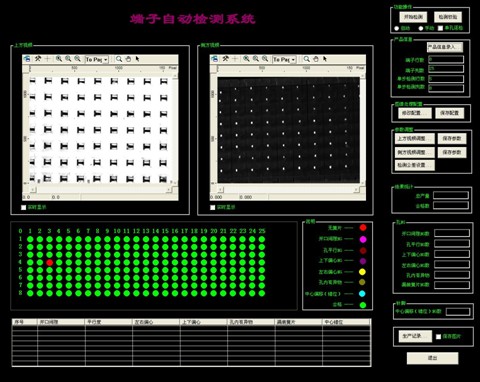

圖2：華為交換機端子檢測軟件

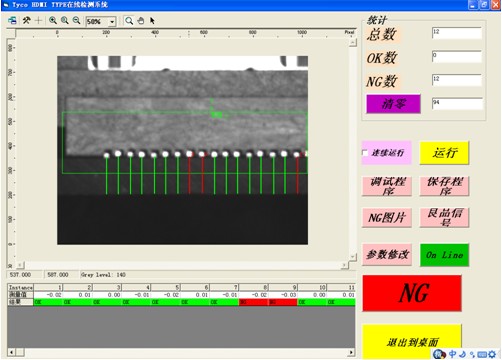

圖3：TYCO HDMI在線檢測系統
