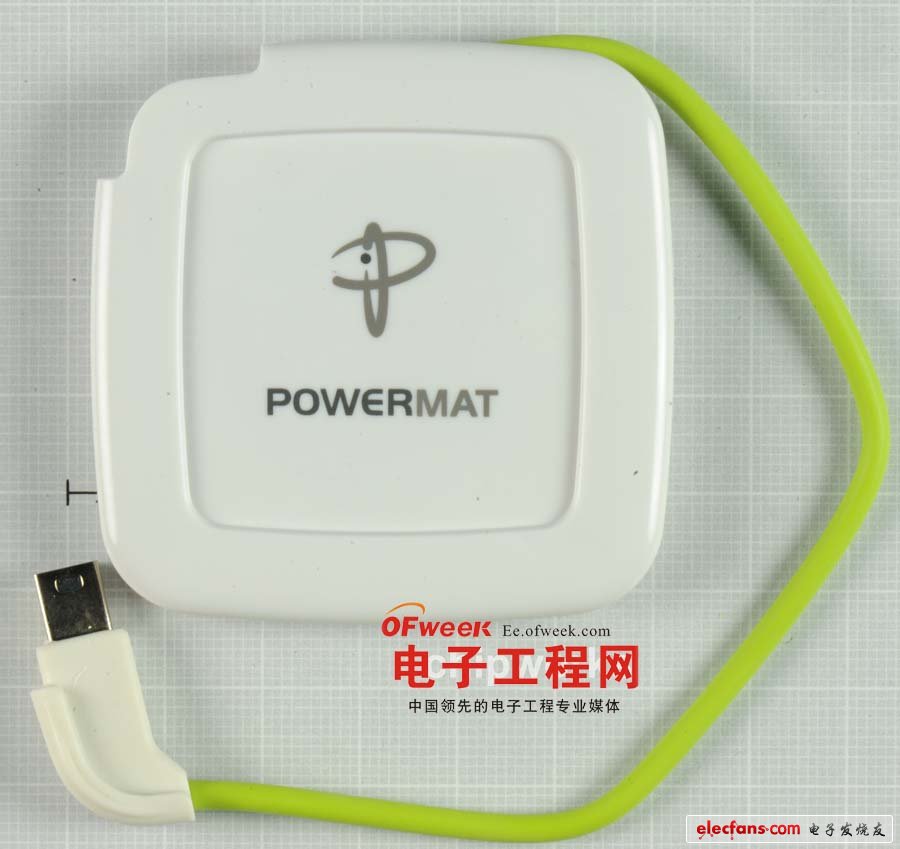

電子設備最離不開的則是充電的問題了。譬如Powermat輸入設備，它只需用戶將其手持設備放置到充電墊上，無需電線就可奇跡般實現為電池充電。當然了，該方案還需要加入通用接收器，以達到保護手機的目的。

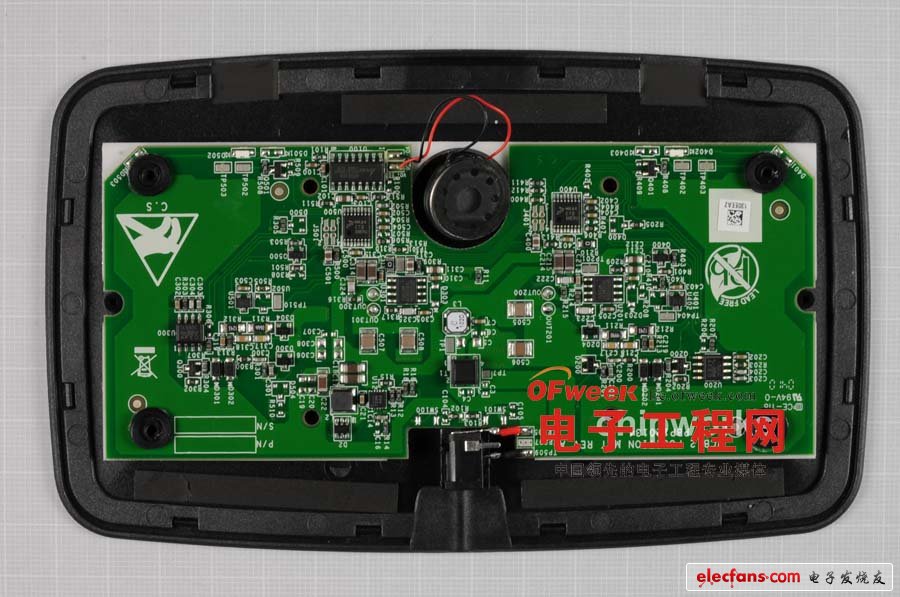

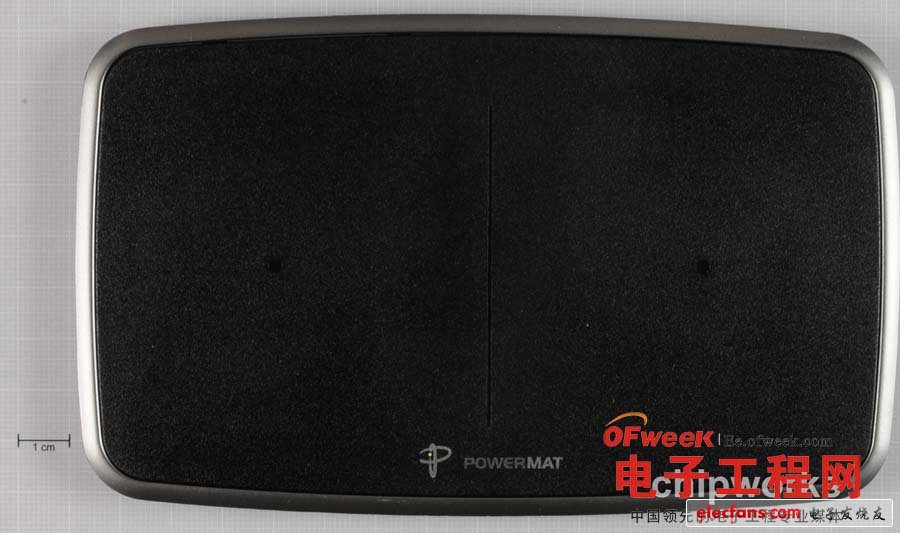

想知道Powermat 內部是什么樣子的?現在就讓我們對Powermat 2X進行地氈式拆解。可以看到里面是相當寬敞的電路板，只要揚聲器“beep”的一聲響，你就可以猜到此時Powermat 2X開始工作了。但是，到底是什么令它能如此神奇的進行無線充電的呢?
深入Powermat 2X內部

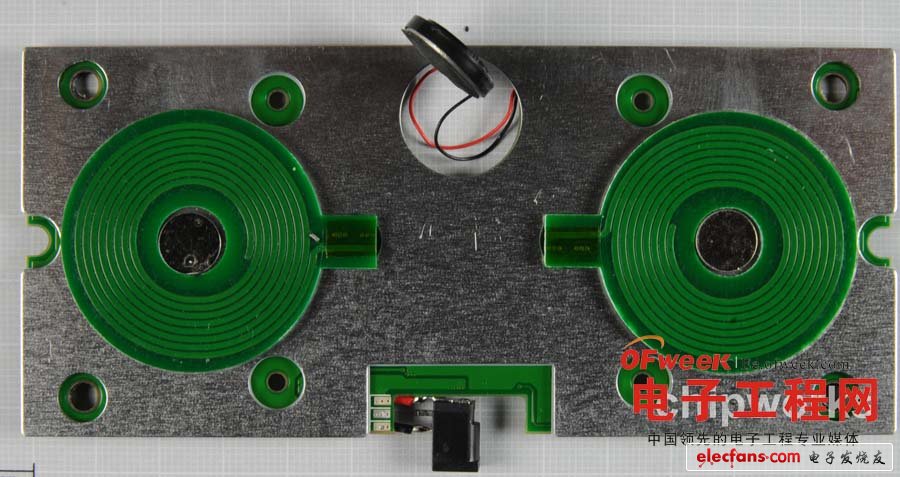

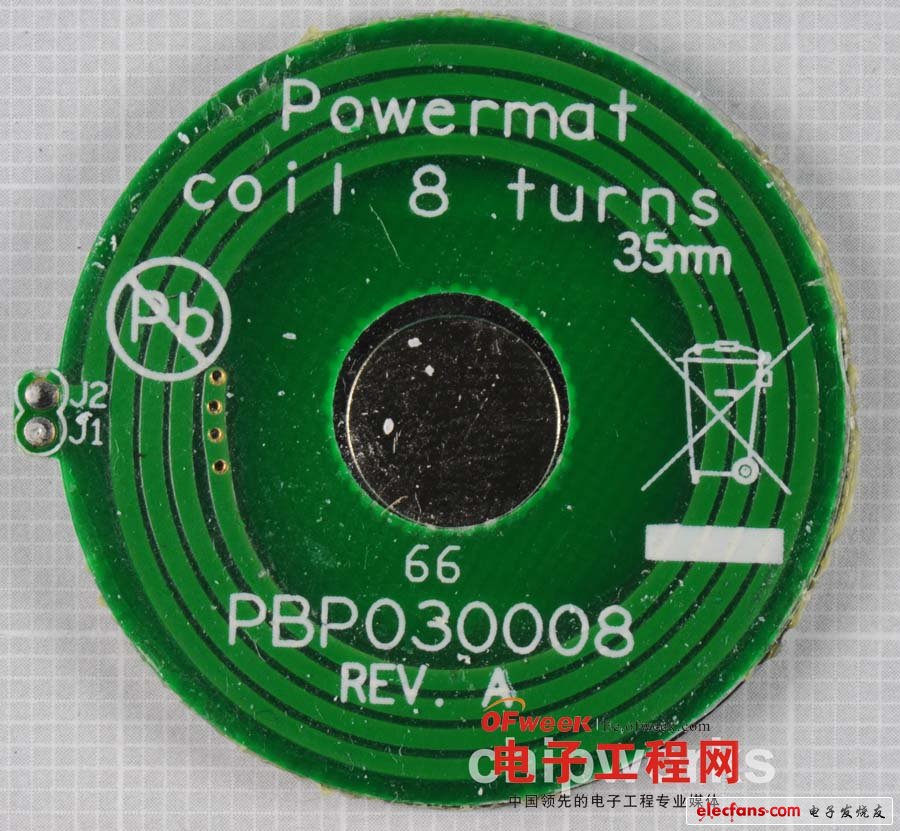

該設備采用了一個稱為感應電源轉換的技術。該原理是由法拉第和安培最先發現的，但是，直至現在才真正將其應用到實際系統當中去。究其根本，它主要包含兩部分，初級和次級部分。在初級部分由共振電源線圈電源在線圈中提供高頻正弦電流，次級(獲得)較小的線圈有個AC-DC轉換器來轉換成直流電源。在Powermat中，初級線圈繞16圈，接收器為8圈。線圈中放置有磁鐵芯，然后分別置于PCB電路板的兩面。
到了今天，小而安全的磁場被應用到手持設備中。
現在，讓我們透過Powermat內部了解其關鍵設計細節：

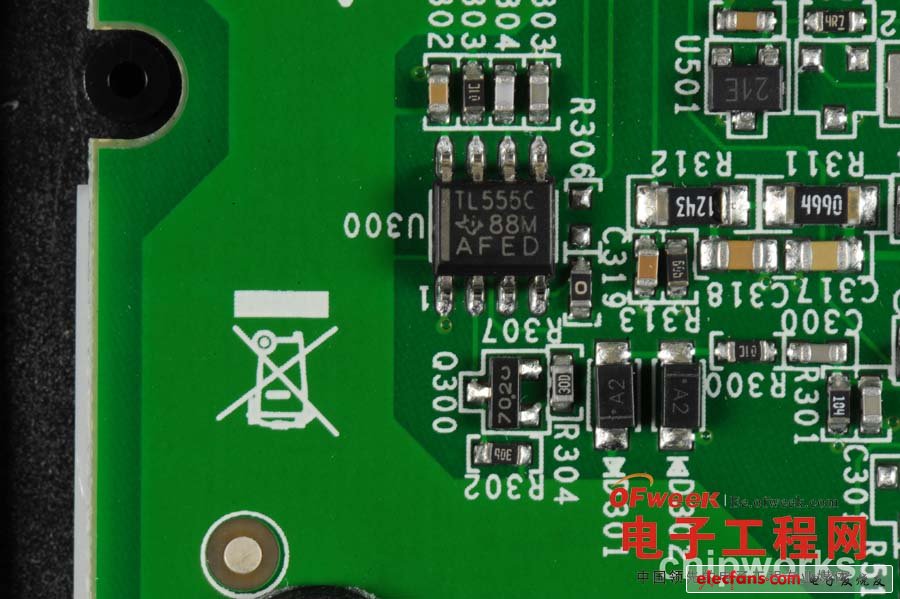

德州儀器的TLC555C時鐘發生器—該芯片首次于1971年生產。

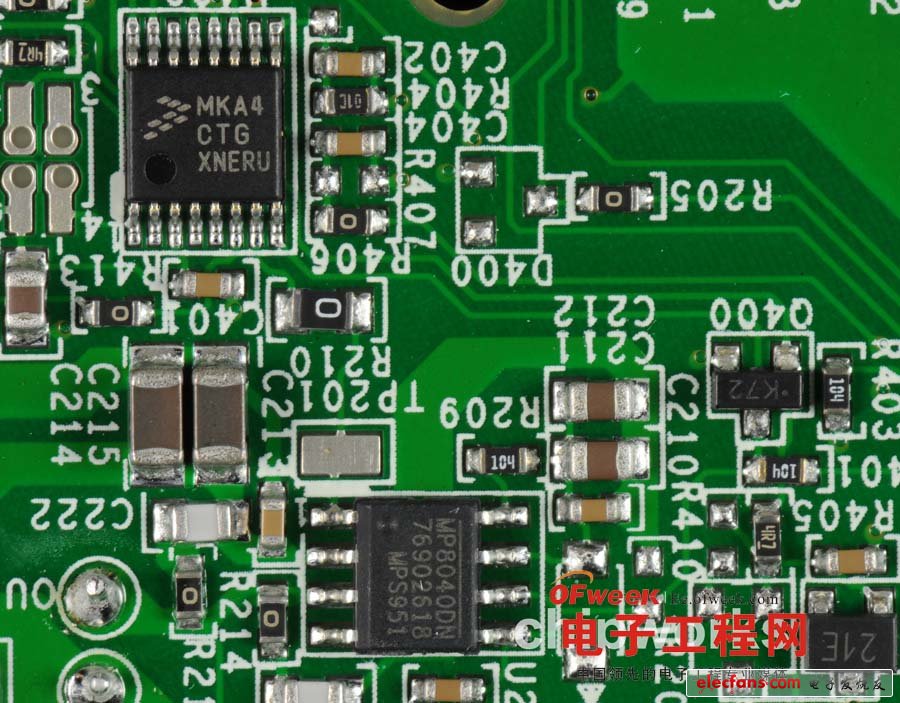

芯源系統MP8040DN電源開關。這是一個半橋式線圈專用電源驅動器。

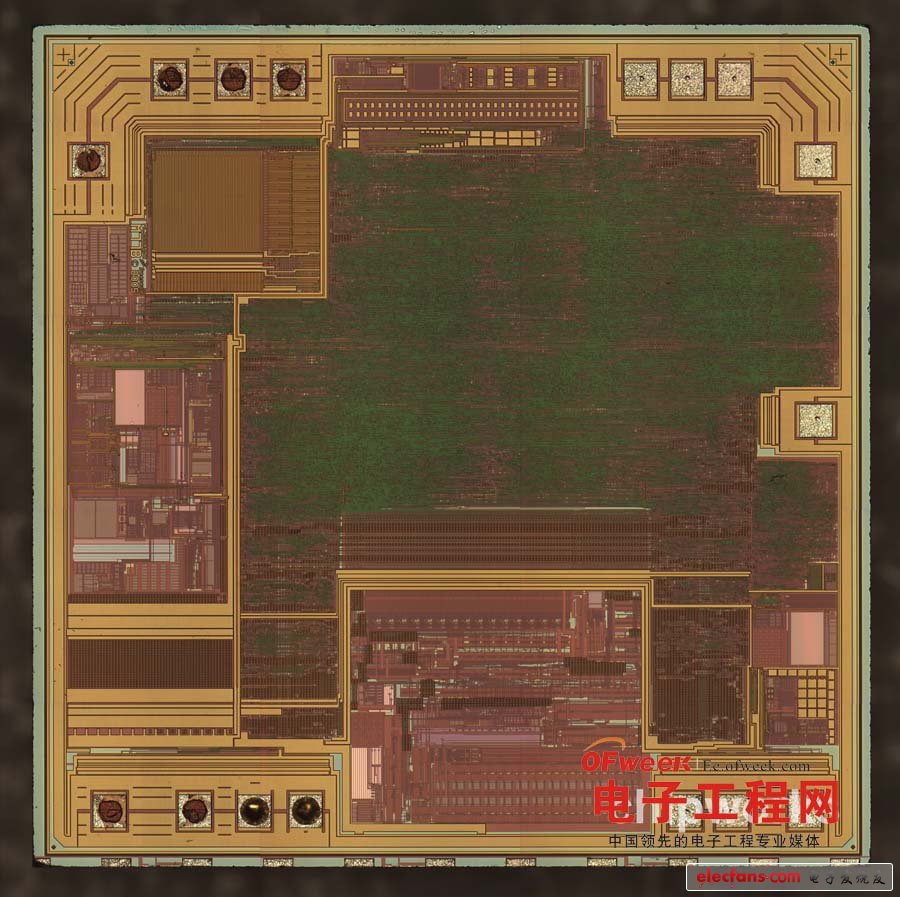

出自飛思卡爾的MKA4有著不一樣的神秘。它包含兩個相似模具固定在一起的封裝。我們認為它可能具有磁性(或電容耦合)隔離器，用來從正弦充電電流中析出控制信號，或作為電流傳感器。
MKA4_Die2-fair-free
Powermat電感器
充電接收器內部

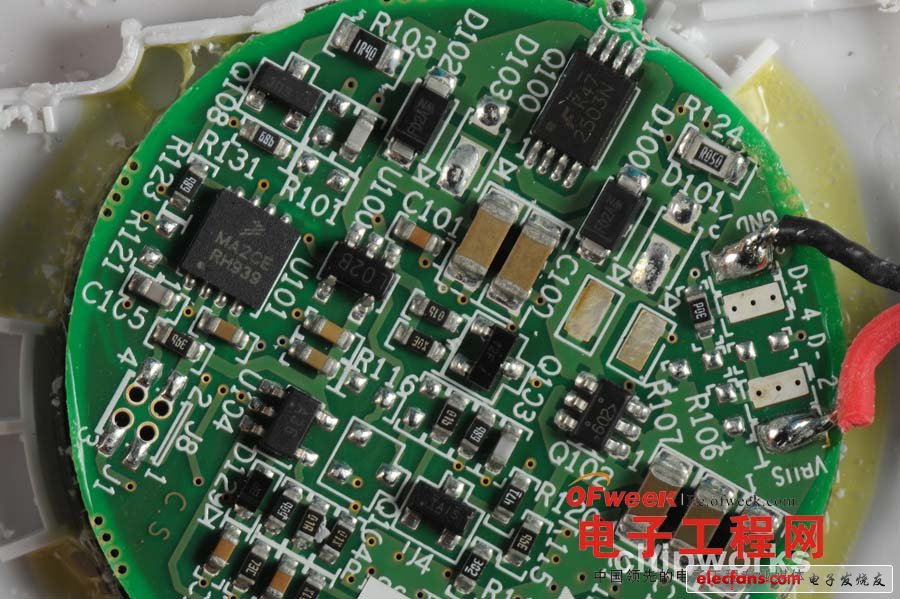

我們?cè)谶x一個獨立接受器而不是客戶定制手機。用戶很難再加?xùn)|西進去，對于經常拆解的內行來說，這已司空見慣。
德州儀器TL431AIDBZ調節器提供精確的輸出電壓

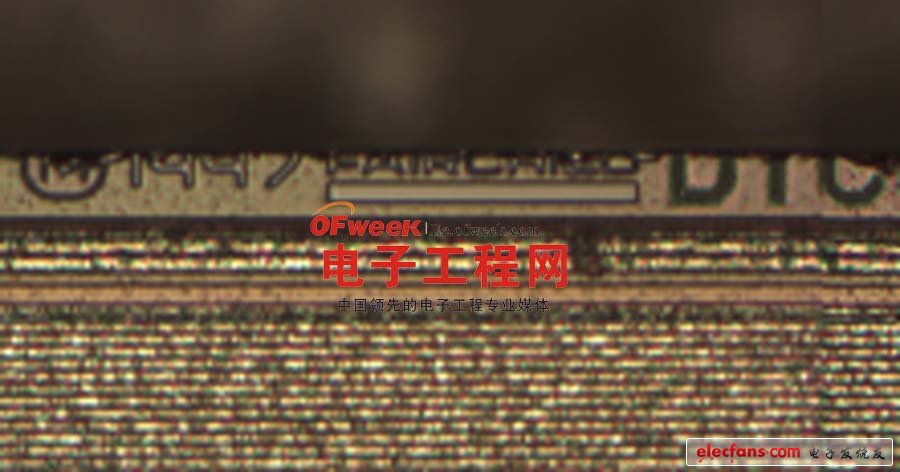

飛兆半導體FDW2503N電源MOSFET，可能是用來驅動充電電路電池的。
飛思卡爾MA2CE，貌似一個相當復雜的電源管理芯片。
